كيفية حساب مضخات المياه
مثال شامل
مبنى مكون من 10 أدوار وبدروم ارتفاع الطابق 3 متر الطابق يحتوى على 6 شقق على جانبين العماره يوجد 3 شقق مطلوب حساب عدد الطلمبات وحجمها والقاطع والكابل المستخدم
الحل
ارتفاع المبنى = 11 *3=33 متر
عدد الوحدات السكنية = 10*6=60 شقة
أولا :-
كمية المياه المطلوبة لتغذية الوحدات = 4 * عدد الوحدات السكنية ودى جات من المعادلة
معدل السريان =1/3* عدد الوحدات *12 لتر/دقيقة
كمية المياه (معدل السريان ) = 4*60=240 لتر /دقيقة
كمية المياه =240 لتر / دقيقة * 0.06=14.40 م3/س
ثانيا :-
قطر الهيدر = جذر معدل التدفق /27.36
قطر الهيدر = جذر 240/27.36= 2.9
قطر الهيدر 3 انش
ثالثا:-
الضغط المطوب لرفع المياه بالمبنى
P=10 mtr + building high +(0.15xbuilding high)
P=10+33+0.15*33=47.95 mtr =4.8 Bar
الضغط المطلوب =4.8 بار
عدد الطلمبات =2
240/2=120 لتر /دقيقة التدفق لكل طلمبة =120 لتر / دقيقة او 120*0.06=0.72 م3/س و4.8 بار
رابعا:-
قطر فرع السحب والطرد لكل طلمبة هتكون
قطر فرع السحب =جذر معدل التدفق /45.6= جذر 120/45.6=2 انش
طيب عاوزين نحسب حجم المضخة لنا كمهندسين كهرباء
لو افترضنا ان كفائتها =32%

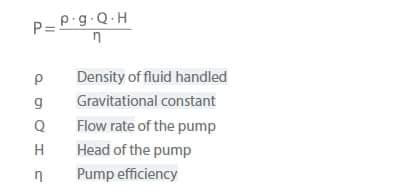

Pump=SPxgxQnxHn/106.82
pump =1x(120x0.06)x48/106.82=3.23 KW
نآخد مثال تانى أكتر توضيحا
احسب مضخة مياه حسب المعطيات التاليه
Static Suction Head(h2)=0 Meter
Static Discharge Head (h1)=50 Meter.
معدل التدفق للمياه التى نحتاجها (Q1=300 Liter/Min.)
كثافة المياه (D =1000 Kg/M3)
كفاءة المضخة pe=80%
كفاءة الموتور me= 90%
مفاقيد الإحتكاك فى المواسير 30%
الحل
هنحول معدل التدفق من لتر / دقيقه الى م3/ ثانية
معدل التدفق Q =Q1*1.66/100000
=3300×1.66/100000= 0.005 M3/Sec
Actual Total Head (After Friction Losses) (H) = (h1+h2)+((h1+h2)xf)
Actual Total Head (After Friction Losses) (H)=50+(50×30%)= 65 Meter.
يبقى كده معانا معدل التدفق للمياه = 0.005 م3/ ثانية
والهيد بعد مفاقيد الإحتكاك = 65 متر
هنحسب
Pump Hydraulic Power (ph) = (D x Q x H x9.87)/1000
Pump Hydraulic Power (ph) = (1000 x 0.005 x 65 x9.87)/1000 =3KW
هنقسم بعد كده قيمة المضخه على الكفاءة لها
Motor/ Pump Shaft Power (ps)= ph / pe = 3 / 80% = 4KW
بعدين هنحسب حجم الموتور بقسمة قيمة المضخه على كفاءة الموتور
Required Motor Size: ps / me =4 / 90% = 4.5 KW
Required Size of Motor Pump = 4.5 HP or 6 HP
هنختار قيمة المضخه 5 HP
طيب نحسب بقى القاطع والكابل المستخدم اذا كان الجهد 380 فولت 3 فاز
من جدول NEC 430-250
FLC=7.6x460/380=9.2 A
او من المعادلة
FLC=HPx746/1.732x380x0.8x0.9= 7.87 A
أومن الجدول المرفق FLC =7.8 A
هنختار القيمة الأكبر من جداول NEC وهى 9.2 امبير
هنختار القاطع حسب الجدول رقم 3 NEC 430-52
Maximum Size of Inverse Trip Circuit Breaker =250% x Full Load Line Current. =2.5 x 9.2=23 A
حسب جدول المرفق من NEC هيكون القاطع 25 امبير
حساب مقطع الكابل
NEC Code 430.22 (Size of Cable for Single Motor):
Size of Cable for Branch circuit which has Single Motor connection is 125% of Motor Full Load Current Capacity
Min Capacity of Cable= (9.2X125%) =13.8 Amp.
هنقسم بعد كده الرقم ده على قيمة De rating factor
وليكن 0.8
I rated for cable = 13.8/0.8=17.25 A
هنلاقى الكابل 2.5 ملل يتحمل 27 امبير
هنحسب VD
VD= mva x I x L/1000
VD=13.197 x 9.2x50 /1000=6.07 = 6.07/380x100%=1%
Size of Cable = (3x2.5 +1.5 )MM
حسابات الأوفرلود الحرارى
أولأ أقل قيمة للأوفرلود للفازة
Min Thermal Over Load Relay setting =70%xFull Load Current(Phase)
Min Thermal Over Load Relay setting =70%x9.2= 6.44 Amp
ثانيا :أكبر قيمة للاوفرلود للفازة
Max Thermal Over Load Relay setting =120%xFull Load Current(Phase)
Max Thermal Over Load Relay setting =120%x9.2= 11.04 Amp
